BẢN LỀ SONG SONG SIEGENIA 4026: PHỤ KIỆN CAO CẤP CHO HỆ CỬA MỞ SONG SONG

Tên sản phẩm: Bản lề song song (Parallel Hinges).

Thương hiệu: SIEGENIA.

Chất liệu chính: Thép không gỉ (đế dày 3.8mm), con trượt đồng/PVC.

Tải trọng tối đa: 100kg (bản 18", 25") - 180kg (bản 37") - 220kg (bản 50").

Điểm nhấn vận hành: Đẩy mở song song hở 4 mặt, tối ưu thông gió, tích hợp đệm giảm chấn.

Lưu ý kỹ thuật: Khe hở chuẩn 22mm, biên độ tinh chỉnh ép gioăng ±2mm.

MÔ TẢ SẢN PHẨM

Dòng bản lề song song SIEGENIA là giải pháp cơ khí chuyên dụng dành cho các hệ thống cửa sổ mở song song hiện đại. Sản phẩm được thiết kế tối ưu nhằm mang lại khả năng vận hành êm ái, độ an toàn cao và sự bền bỉ vượt trội cho công trình.

1. Tính Năng Vượt Trội Của Bản Lề Song Song SIEGENIA

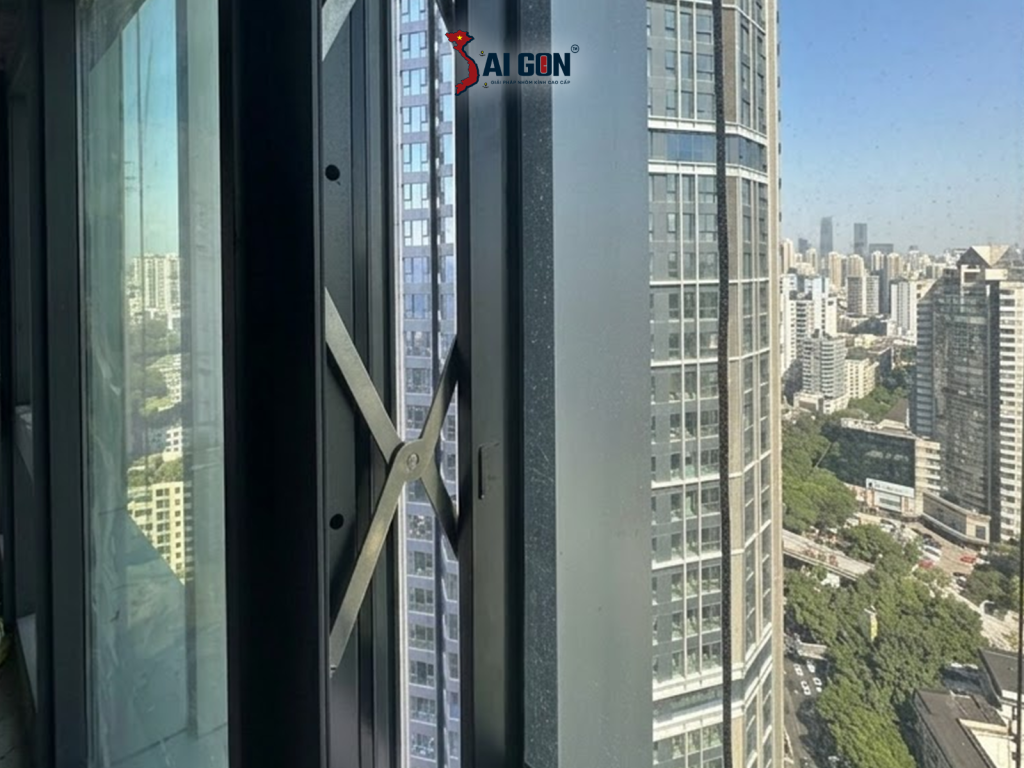

Trong những năm gần đây, hệ cửa sổ mở song song ngày càng được ứng dụng nhiều trong thiết kế kiến trúc nhờ khả năng thông gió hiệu quả và tính thẩm mỹ cao. Không giống cửa sổ hất truyền thống, bản lề song song cho phép toàn bộ cánh cửa dịch chuyển ra ngoài, mở đều ở cả 4 phía. Thiết kế này tạo ra luồng không khí tuần hoàn tự nhiên, giúp trao đổi khí hiệu quả và hạn chế gió giật trực diện.

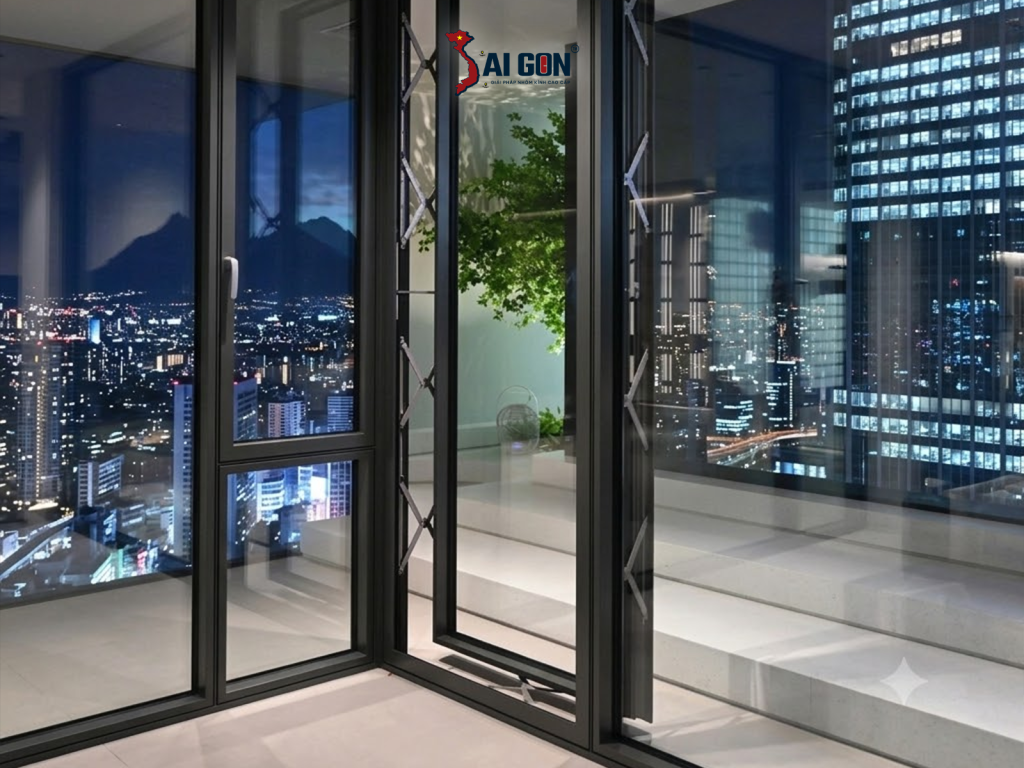

*Bản lề song song là phụ kiện quan trọng trong hệ cửa sổ mở song song*

Đặc biệt, bản lề song song SIEGENIA 4026 được tích hợp thiết bị đệm chống va chạm tại điểm giới hạn hành trình. Cơ chế thông minh này triệt tiêu xung lực khi đẩy cửa hết cỡ, bảo vệ khung và cánh khỏi các biến dạng cơ học.

Sản phẩm ứng dụng linh hoạt trên mọi hình dạng cửa (trừ cửa vòm/tròn) và tương thích đa dạng vật liệu như nhôm hợp kim, gỗ đặc hay thép nhựa.

Bản lề song song là phụ kiện quan trọng trong hệ cửa sổ mở song song, giúp cửa vận hành êm ái, ổn định và bền bỉ theo thời gian.

>> Xem thêm: CÁC DÒNG PHỤ KIỆN BẢN LỀ CMECH PHỔ BIẾN

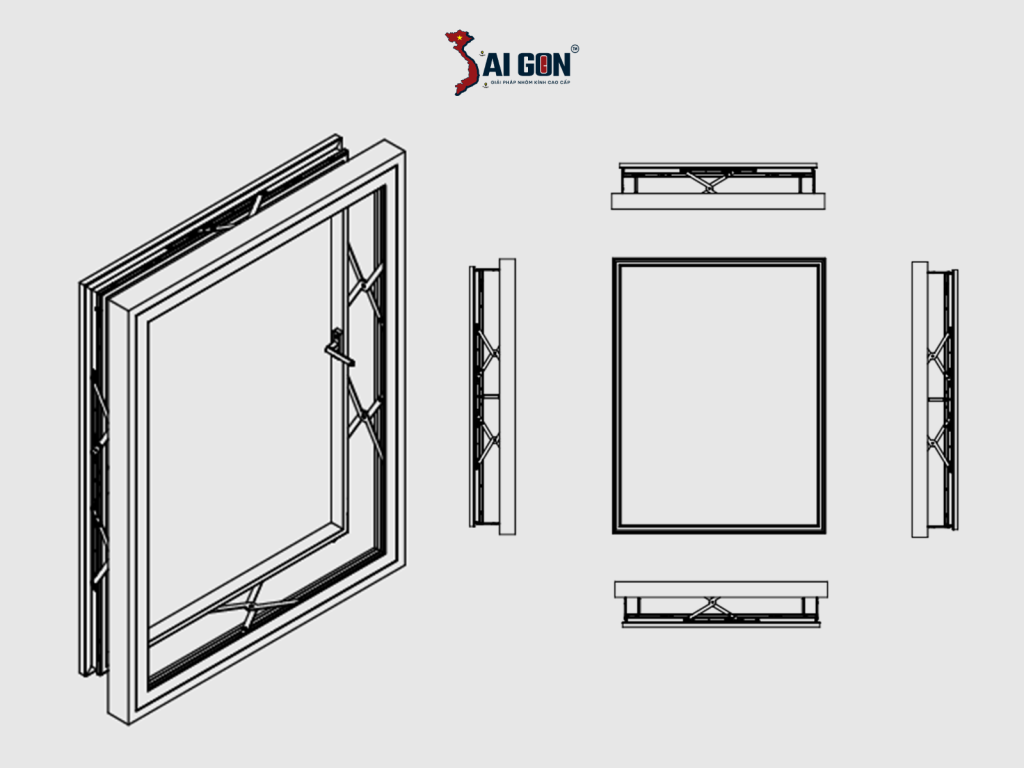

*Bản lề song song SIEGENIA tối ưu luồng gió tự nhiên cho không gian.*

2. Đặc Điểm Cấu Tạo Cơ Khí Nổi Bật Của Bản Lề Song Song

Hệ thống bản lề SIEGENIA sở hữu các điểm cải tiến cấu trúc vượt trội:

1. Vật liệu Thép không gỉ Cao cấp:

Tất cả các thanh liên kết, trục khuỷu và tấm nền đều được dập định hình từ thép không gỉ SUS 304 chất lượng cao nhất. Bề mặt kim loại được xử lý đặc biệt để tăng khả năng chống chịu oxy hóa, kháng hóa chất tẩy rửa thông thường và bụi bẩn công trình.

2. Cơ chế Con trượt (Slider) Phân loại Thông minh:

Conchat trượt bằng hợp kim đồng (Copper alloy slider): Được trang bị trên các phiên bản 18’’ và 37’’ nhằm tối ưu hóa độ cứng vững, khả năng chịu lực nén cơ học lớn và giảm mỏi kim loại tại các khớp trượt trọng yếu.
Con trượt bằng nhựa PVC (PVC slider): Được trang bị trên các phiên bản 25’’ và 50’’ nhằm đem lại hành trình trượt êm ái tối đa, triệt tiêu tiếng ồn cơ học khi đóng mở

3. Đinh tán Điều chỉnh Lệch tâm :

Đây là sáng chế quan trọng tại các khớp liên kết đinh tán cốt lõi. Cho phép người lắp đặt tinh chỉnh khoảng đóng ép gioăng cửa với biên độ ±2 mm xung quanh mốc tiêu chuẩn 45.2 mm (có thể ép chặt xuống mức 43.2 mm hoặc nới lỏng ra mức 47.2 mm).

4. Kích thước Thiết kế Chuẩn hóa:

Chiều cao xếp chồng đồng nhất 21 mm: Áp dụng đồng bộ cho tất cả các model (từ bản lề 10” đến 50”), giúp nhà sản xuất cửa chỉ cần chuẩn hóa duy nhất một thiết kế rãnh profile nhôm/gỗ/thép nhựa.
Tấm nền dày 3.8 mm: Tạo chân đế cực kỳ vững chãi, chống vặn xoắn khi cánh cửa phải chịu tải trọng lớn hoặc áp lực gió bão dập.

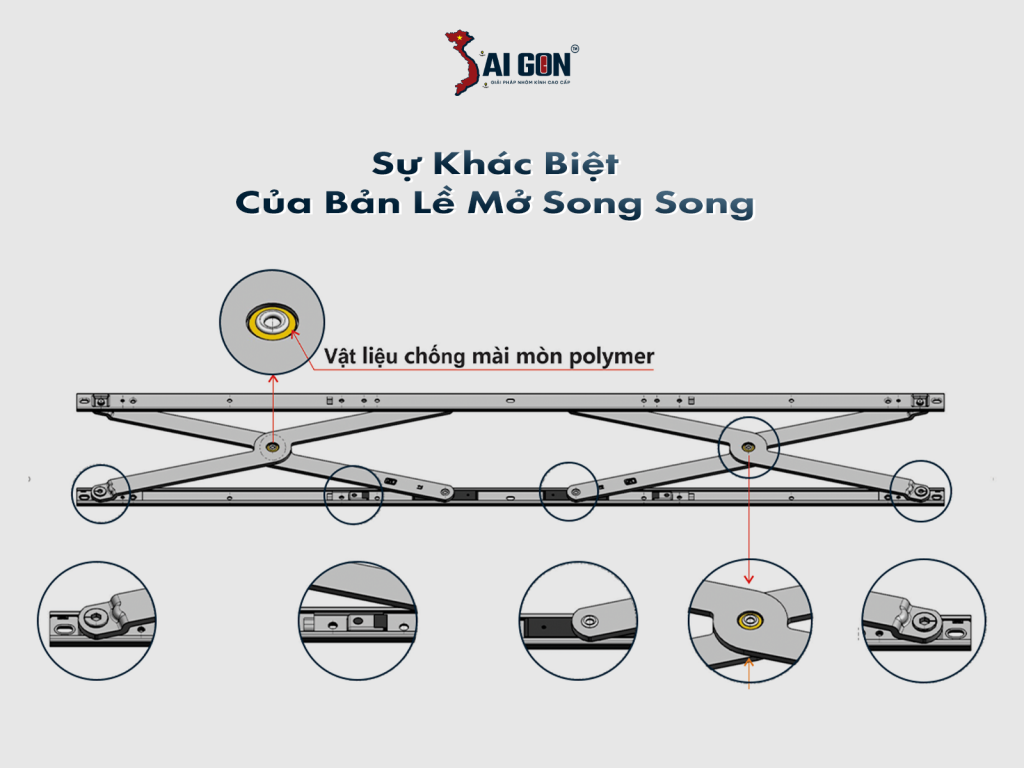

*Hệ thống bản lề SIEGENIA sở hữu các điểm cải tiến cấu trúc vượt trội:*

3. Bảng Thông Số Kỹ Thuật Các Model Bản Lề

Để tính toán khả năng chịu tải chuẩn xác, dưới đây là bảng thông số chi tiết của hệ bản lề song song SIEGENIA 4026:

Model Bản Lề	Tải Trọng Tối Đa	Khuyến Nghị Rãnh Cửa (Rộng x Cao)	Khoảng Cách Mở Song Song
Dẫn hướng 10”	Dùng dẫn hướng	Tối đa 500 mm (Chiều rộng)	150 / 180 / 220 / 300 mm
Bản lề 18”	100 kg	Áp dụng tùy cấu hình	150 / 180 / 220 mm
Bản lề 25”	100 kg	Tối đa 1270 x 1440 mm	150 / 180 / 220 / 300 mm
Bản lề 37”	180 kg	Tối đa 1600 x 2000 mm	150 / 180 / 220 mm
Bản lề 50”	220 kg	Tối đa 1800 x 2500 mm	150 / 180 / 220 / 300 mm

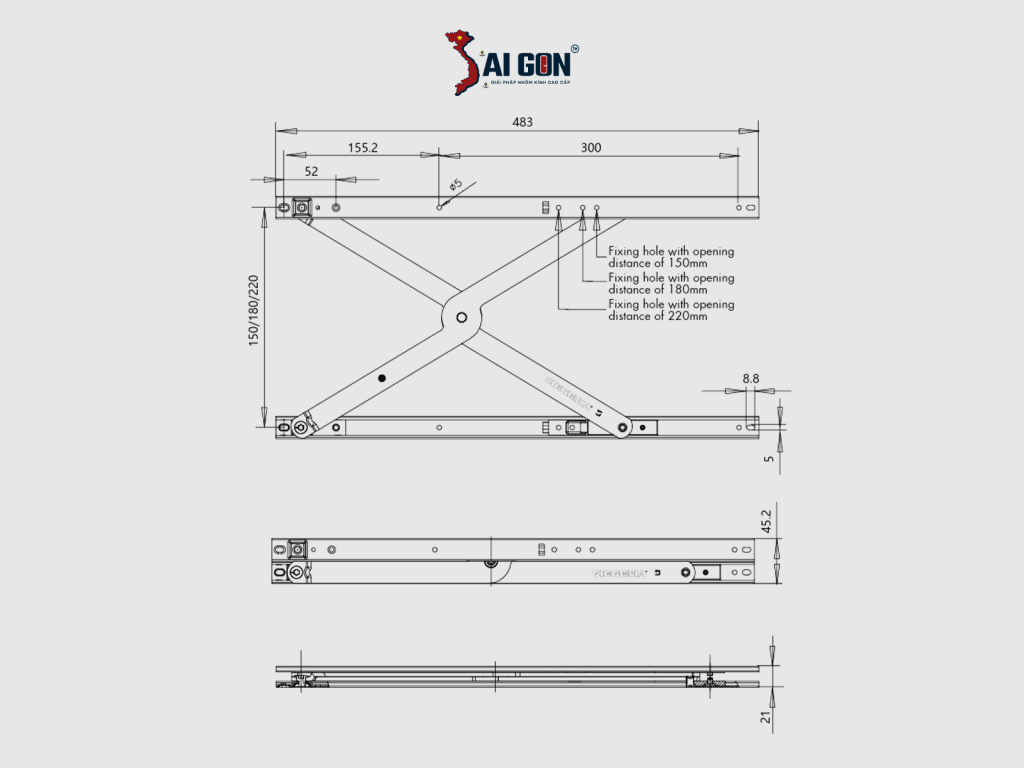

*Bàn lề song song Siegenia với đa dạng thông số linh hoạt nhiều cấu hình*

4. Các Phương Án Cấu Hình Kết Hợp

Sự kết hợp hoàn hảo giữa bản lề chịu lực chính (trái/phải) và bản lề dẫn hướng (trên/dưới) giúp cửa vận hành êm ái:

Hệ 18” và 37”: Cấu hình linh hoạt chịu tải từ 100kg đến 180kg, cho phép lắp đặt cánh cửa có chiều rộng lên tới 1600mm, chiều cao 3000mm.
Hệ 25” và 50”: Phù hợp với cửa ngoại cỡ, chịu tải từ 100kg đến 220kg, đáp ứng cánh cửa có chiều rộng tối đa 1800mm, cao 2500mm.

Lưu ý quan trọng: Để tránh các va chạm cơ khí khi vận hành, chiều rộng và chiều cao thực tế của cánh cửa bắt buộc phải cộng thêm biên độ an toàn là 55mm x 2 ở mỗi chiều.

5. Kỹ Thuật Lắp Đặt Và Căn Chỉnh Cửa Song Song

Quy trình lắp ráp đòi hỏi người thợ phải căn chỉnh đồng nhất hướng con trượt. Đối với hai bản lề chịu lực hai bên, đầu hướng con trượt bắt buộc phải quay xuống phía dưới.

Bên cạnh đó, khớp đinh tán lệch tâm (Eccentric Rivet) cho phép tinh chỉnh biên độ đóng ép gioăng ±2mm quanh mốc tiêu chuẩn 45.2mm. Thợ thi công có thể xoay ngược hướng để giảm khoảng đóng về 43.2mm (tăng độ kín khít) hoặc nới lỏng ra 47.2mm.

Tuyệt đối không điều chỉnh đinh tán lệch tâm ở cả đầu trên và đầu dưới theo cùng một hướng cực đại vì sẽ gây kẹt cửa và làm mỏi kim loại.
